丙烯酸酯共聚乳液（NBS共聚体—聚丙烯酸酯乳液）水泥砂浆又称:丙乳砂浆，NBS丙乳是一种水泥基高分子聚合物的水分散体，加入水泥砂浆后也称为聚合物水泥砂浆(聚合物水泥砂浆、抗渗抗裂修补加固砂浆、防水砂浆、聚丙烯酸酯乳液水泥砂浆、丙烯酸酯乳液水泥砂浆、丙乳砂浆)。
丙乳砂浆具有优异的粘结、抗裂、抗冻、防渗、防腐、抗氯离子渗透、耐磨、耐老化等性能，适用于水利、港口工程、公路、桥梁、冶金、化工、工业与民用建筑等钢 结构和钢筋混凝土结构的防渗、防腐护面和修补工程。丙乳砂浆还能耐稀酸、尿素、苯等化学介质腐蚀，已列入国家《工业建筑防腐设计规范》 GB50046-95作为化工耐腐蚀材料。与传统用环氧树脂砂浆相比，丙乳砂浆更显示其优越性，不仅成本低，而且施工方便。丙乳砂浆施工与普通砂浆相似， 可人工涂抹，也可机械喷涂，并适合潮湿面粘结，**，与基础混凝土温度适应性好，耐大气老化，使用寿命同普通水泥砂浆，克服了环氧砂浆常因其膨胀系数大于 基底混凝土而开裂脱落的缺点。
产品性能
◇防水抗裂抗渗效果好
◇粘结强度高，能与结构形成一体
◇抗腐蚀能力强，丙乳砂浆能耐酸、碱、盐以及其它化学品腐蚀
◇耐高湿、耐老化、抗冻性好
◇产品水性**，符合环保要求
应用范围
◇用于水力水电工程、大坝、水库、隧洞、港口、混凝土和钢筋混凝土建筑物防渗漏及沿海基础设施防
海水、氯盐腐蚀、耐氯离子腐蚀防护；
◇热水池、污水池、水处理池、垃圾填埋场、化工企业（仓库、车间地面、污水处理酸碱池、槽）等防
化学品腐蚀建筑防护；

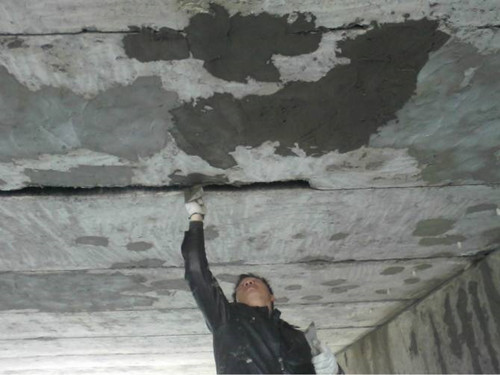

◇路面、桥面、桥梁、隧道、涵洞混凝土缺陷及蜂窝麻面修补加固；
◇工业和民用建筑屋面、卫生间、地下室、水池水塔抗裂防渗漏处理及修补工程；
◇该产品**、无害、无环境污染、可用于自来水池防渗漏及修补；
◇钢结构和钢筋砼防水。
性能指标
项目名称 | 指标 | 备注 |
外观 | 乳白色乳状液 | |
固含量 | 38～41% | |
粘度 | 11～16s | 涂4#杯 |
PH值 | 8～12.5 | |
凝聚浓度（g/L） | ≥50 | CaCl2溶液 |
丙乳砂浆技术性能
与同灰砂比普通水泥砂浆相比：
1.抗拉、抗折强度分别提高了35%及50%。
2.极限引伸率提高1～3倍，弹性模量降低、收缩小、抗裂性显著提高。
3.与老砂浆及钢板粘结强度提高4倍以上。
4.密实性显著提高，2天吸水率降低10倍，抗渗性提高1.5倍，抗氯离子渗透能力提高8倍以上。
5.抗冻指标>F300。
6.抗老化性能好，经2160小时碳弧灯紫外线加速老化，性能同普通水泥砂浆，已有20年使用实例。
7.能耐2%硫酸、5%以下盐酸、硝酸及氢氟酸，耐氨水、尿素、乙醇、苯等化学介质腐蚀。
聚合物水泥砂浆（丙乳砂浆）的物理性能指标
1 | 初凝时间25℃（min） | ≥45 |
2 | 终凝时间25℃（h） | ≤12 |
3 | 抗压强度（MPa） | ≥30 |
4 | 与水泥砂浆粘接强度（MPa） | ≥1.2 |
5 | 抗渗等级（MPa） | ≥1.5 |
6 | 吸水率（%） | ≤5.5 |
聚合物水泥砂浆（丙乳砂浆）配比：
材料名称 | 525号水泥或普通硅酸盐水泥 | 砂子 | 丙乳 | 水 |
NBS丙乳砂浆 | 100 | 100～200 | 25～38 | 适量 |
水泥：砂子：丙乳：水=1：1～2：0.25～0.38：适量 | ||||
NBS丙乳水泥浆（打底水泥净浆料）
| 100 | — | 100～200 | — |
丙乳：水泥=1：1～1.5 | ||||
注:水泥宜采用标号不低于525号的普通硅酸盐水泥；
砂子可采用石英砂或河砂其含水率不应大于1%，含泥量不应大于1%；
表中聚丙烯酸酯乳液的固体含量按40%计，在乳液中应含有消泡剂稳定剂凡不符合以上条件时应按实际情况调整。
聚合物水泥砂浆（丙乳砂浆）的耐蚀性能指标：
丙乳砂浆在各种腐蚀性介质中浸泡一年后的实验结果见表：
介质名称 及浓度 | 重量 变化% | 抗折 强度 Mpa | 外观 变化 | 耐蚀性 评定 | 介质名称 及浓度 | 重量 变化% | 抗折强度Mpa | 外观变化 | 耐蚀性评定 |
淡水 | - | 24.／100 | -完好 | 耐 | 2%氢氧化钠 | -0.61 | 27.1／109 | 良好 | 耐 |
1%硫酸 | 1.45 | 6.8／87 | 轻 | 耐 | 碳酸钠（饱和液） | 0.19 | 29.9／121 | 完好 | 耐 |
1%硫酸 | -3.20 | 6.8／87 | 完好 | 耐 | 氨水 | 0.29 | 25.0／103 | 完好 | 耐 |
2%盐酸 | -0.55 | 24.1／97 | 完好 | 耐 | 3%铬酸钾 | 0.24 | 25.0／101 | 完好 | 耐 |
2%盐酸 | -1.49 | 22.9／92 | 完好 | 耐 | 尿素（半浸） | 0.13 | 26.3／106 | 完好 | 耐 |
2%硝酸 | -0.22 | 22.4／90 | 完好 | 耐 | 氯化铵（半浸） | 0.36 | 28.6／98 | 完好 | 耐 |
5%硝酸 | -0.76 | 22.2／89 | 完好 | 耐 | 硝酸铵（半浸） | -1.52 | 22.9／92 | 完好 | 尚耐 |
2%磷酸 | -13.29 | 7.0／90 | 轻 | 耐 | 硫酸钠（半浸） | 0.29 | 31.2／126 | 完好 | 耐 |
1%磷酸 | -23.92 | 5.3／68 | 轻 | 耐 | 丙酮 | -0.4 | 27.4／110 | 完好 | 耐 |
4%醋酸 | -0.65 | 25.1／101 | 完好 | 耐 | 乙醇 | -0.1 | 24.5／99 | 完好 | 耐 |
1%氢氟酸 | 0.37 | 26.1／105 | 耐 | 汽油 | 2.17 | 21.3／85 | 发软（呈黑色） | 尚耐 | |
2%氢氟酸 | -0.19 | 23.6／95 | 有白点 | 耐 | 苯 | -0.09 | 31.1／125 | 完好 | 耐 |
施工要点

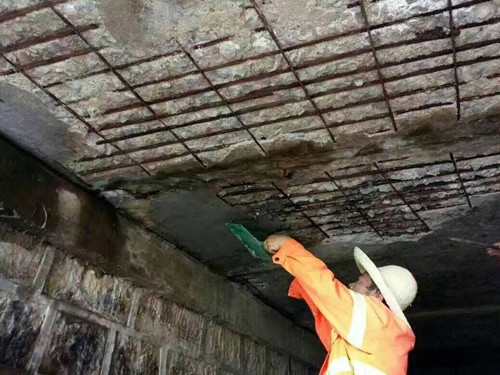

◇基面处理：凿除旧混凝土面剥蚀层，用水冲洗干净，保持基本干净、坚实。
◇丙乳砂浆的配制：防腐抗渗要求高时可将丙乳用量提高到35~40，水量相应减少。

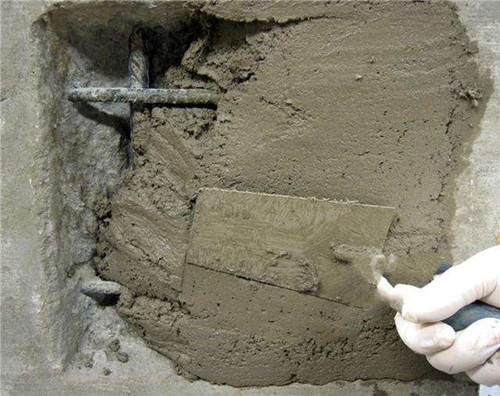

◇在基面上涂刷一层丙乳净浆，并在净浆未硬化时铺筑丙乳砂浆。
◇铺筑面积大时可用机械喷涂，分格施工。
◇施工后的砂浆层须养护7天。 注意事项
◇丙乳砂浆施工温度5℃以上
◇用52.5以上等级的普通硅酸盐水泥，砂须过2.5mm筛
◇丙乳砂浆一次拌和不宜过多，拌好的砂浆应在45分钟内用完
包装与贮存
包装50/20Kg/桶，贮存阴凉、干燥通风处，密闭保存。
