丙乳砂浆特性
丙乳砂浆由于具有优异的粘结、抗裂、防水、防氯离子渗透、耐磨、耐老化等性能，是一种新型混凝土建筑物的水泥基护面修补材料，和树脂基修补材料相比具有成本低、耐老化、易操作、施工工艺简单及质量容易保证等优点。可在水工混凝土建筑物各种老化加固处理中使用和推广。
丙乳是丙烯酸脂共聚乳液的简称，是一种高分子聚合物的水分散体，是一种水泥改性剂， 已列入《工业建筑防腐设计规范》（GB50046-95）作为化工耐腐蚀材料。加入水泥砂浆后为聚合物水泥砂浆，属于高分子聚合物乳液改性水泥砂浆，适用于水利、公路、工业及民用建筑等钢筋混凝土结构的防渗、防腐护面和修补工程。
丙乳砂浆中聚合物膜弹性模量较小，它使水泥浆体内部的应力状态得到改善，可以承受变形而使水泥石应力减少，产生裂缝的可能性也减少，同时聚合物纤维越过微裂缝，起到桥架作用，缝间都有聚合物纤维相连，所形成的均质聚合物框架，作为填充物跨过已硬化的微裂缝，限制微裂缝的扩展，微裂缝常在聚合物膜较多处消失，显示聚合物的抗裂作用；另外，聚合物有减水作用，使砂浆的水灰比减小，聚合物膜填充了水泥浆体的孔隙，切断了孔隙与外界的通道，起到密封的作用。
丙乳砂浆与普通砂浆相比，具有极限拉伸率提高1~3倍，抗拉强度提高1.35~1.5倍，抗拉弹模降低，收缩小，抗裂性显著提高，与混凝土面、老砂浆及钢板粘结强度提高4倍以上，2天吸水率降低10倍，抗渗性提高1.5倍，抗氯离子渗透能力提高8倍以上等优异性能，使用寿命基本相同，且具有基本**、施工方便、成本低，以及密封作用，能够达到防止老混凝土进一步碳化，延缓钢筋锈蚀速度，抵抗剥蚀破坏的目的。
关于水工混凝土裂缝和表面剥蚀、水质侵蚀、冲磨、空蚀、钢筋锈蚀等修补加固可采用水泥基和树脂基修补材料。树脂基修补材料常用的主要是环氧树脂砂浆，虽具有强度高且强度增长快，能抵抗多种化学物质的侵蚀，但是材料的力学性能与基底混凝土不仅相一致，如其膨胀系数大于基底混凝土而开裂脱落、不适合潮湿面粘结、不耐大气老化等缺点，施工环境要求高，成本大，用来修复水工混凝土建筑物不太理想；水泥基修补材料有普通水泥砂浆和聚合物水泥砂浆，普通水泥砂浆在与老混凝土表面粘结、本身抗裂和密封等性能不如聚合物（丙乳）水泥砂浆，丙乳砂浆与传统环氧树脂砂浆相比，不仅成本低，而且施工与普通水泥砂浆相似，可人工涂抹，施工工艺简单，易操作和控制施工质量，并适合潮湿面粘结，与基础混凝土温度适应性好，使用寿命同普通水泥砂浆，克服了环氧树脂砂浆常因其膨胀系数大于基底混凝土而开裂、鼓包与脱落等缺点。

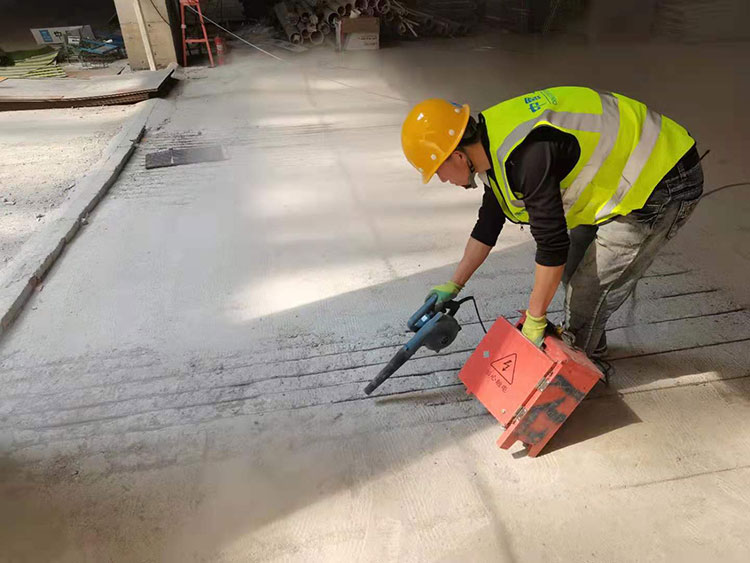

关于丙乳砂浆批挡采用厚度应根据修补部位的具体情况要求的确定，一般为2cm左右，按丙乳净浆打底+丙乳砂浆+丙乳净浆刷面结构体系来进行采用。丙乳砂浆材料具有优良的抗冻融、抗冲刷、抗渗透性能。在水工混凝土建筑物防护修补工程中,选用力学性能优且具有良好水工特性的修补材料,是保证混凝土建筑物正常运行的关键,丙乳砂浆因具有与老混凝土较高的粘接强度,以及较低的弹性模量,而被应用在混凝土建筑物的修补、加固工程中
