丙乳砂浆在水工混凝土建筑物加固中应用
关于水工混凝土裂缝和表面剥蚀、水质侵蚀、冲磨、空蚀、钢筋锈蚀等修补加固可采用水泥基和树脂基修补材料。树脂基修补材料常用的主要是环氧树脂砂浆，虽具有强度高且强度增长快，能抵抗多种化学物质的侵蚀，但是材料的力学性能与基底混凝土不仅相一致，如其膨胀系数大于基底混凝土而开裂脱落、不适合潮湿面粘结、不耐大气老化等缺点，施工环境要求高，成本大，用来修复水工混凝土建筑物不太理想；水泥基修补材料有普通水泥砂浆和聚合物水泥砂浆，普通水泥砂浆在与老混凝土表面粘结、本身抗裂和密封等性能不如聚合物（丙乳）水泥砂浆，丙乳砂浆与传统环氧树脂砂浆相比，不仅成本低，而且施工与普通水泥砂浆相似，可人工涂抹，施工工艺简单，易操作和控制施工质量，并适合潮湿面粘结，与基础混凝土温度适应性好，使用寿命同普通水泥砂浆，克服了环氧树脂砂浆常因其膨胀系数大于基底混凝土而开裂、鼓包与脱落等缺点。
关于丙乳砂浆批挡采用厚度应根据修补部位的具体情况要求的确定，一般为2cm左右，按丙乳净浆打底+丙乳砂浆+丙乳净浆刷面结构体系来进行采用。
2.1 丙乳砂浆原材料和配合比选用
丙乳砂浆是丙烯酸脂共聚乳液水泥砂浆的简称，属于高分子聚合物乳液改性水泥砂浆。水泥宜采用32.5R以上级普通硅酸盐水泥；砂子为粒径小于2.5mm的当地河砂，砂子的细度模数1.6，为细砂，要求采用过筛；聚合物丙乳的固体含量为39~48%，砂浆用水总量应考虑丙乳中的含水量。
丙乳砂浆配合：灰砂比1：1~1：2；灰乳比1：0.15~1：0.3；水灰比40%左右。建议水工混凝土建筑物表面剥蚀、水质侵蚀、钢筋锈蚀修补采用下限配合比；有防渗要求的裂缝、冲磨、空蚀等修补采用上限配合比。施工前应根据现场水泥和砂子及施工和易性要求通过试拌确定水灰比，丙乳砂浆应尽量选用小水灰比。
打底和*后刷面层采用的丙乳净浆配和比为1kg丙乳加2kg水泥搅拌成浆。
2.2 丙乳砂浆施工工艺
丙乳砂浆施工方便，配制拌和简单，可采用人工抹压和机械喷涂两种施工方法，只要掌握关键的施工养护要求，施工质量是容易得到保证的。下面仅介绍人工抹压法施工的主要施工工艺要求。
2.2.1 丙乳砂浆拌制时，先将水泥和砂子拌均匀，再加入经试拌确定的水量及丙乳，充分拌和均匀，材料必须称量正确，尤其是水和丙乳，拌和过程中不能随意扩大水灰比。每次拌制的丙乳砂浆，要求能在30~45分钟内使用完，不宜一次拌和过多数量，一次拌和量以控制在10kg水泥为宜（人工抹压施工）。
2.2.2 施工前先对露钢筋表面进行处理，对钢筋进行除锈处理后刷2遍红丹油漆后用M10砂浆批挡恢复至原有断面。然后采用钢丝刷刷除混凝土表面浮层的污物、尘土和松软、脆弱部分（有油漆等油脂污染部位用丙酮洗刷），特殊部位应用钢钎打毛，然后用清水冲洗干净、润湿，施工前应使混凝土表面处于面干饱和状态。

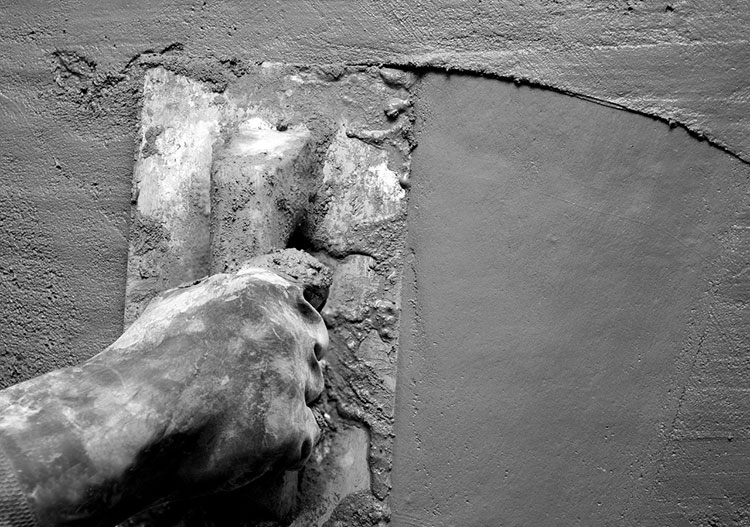

2.2.3 为保证质量应先用丙乳净浆打底，然后分层抹压丙乳砂浆，每层厚度控制在5mm左右。抹压时采用倒退法进行，即加压方向与刚建砂浆层前进方向相反，要求丙乳砂浆层密实，表面平整光滑，砂浆铺筑到位后，用力压实，随后抹面，注意向一个方向抹平，不要来回多次抹，不需第二次收光。修复面积较大时，隔块跳开分段施工效果更好。
2.2.4 丙乳砂浆抹压后约4h（表面略干后），采用农用喷雾器进行水喷雾养护或用薄膜覆盖，养护1天后再用毛刷在面层刷1道丙乳净浆，要求涂均、密封，待净浆终凝结硬后继续喷雾养护，使砂浆面层始终保持潮湿状态7天。在阳光直射或风口部位，注意采取合理的遮阳和保湿措施。
结语
丙乳砂浆是一种新型的护面修补材料，具有优异的粘结、抗裂、防水、防氯离子渗透、耐磨、耐老化等性能。对国内和省内有关在水工混凝土表面的各种修复工程中的应用进行总结和分析，必要时通过科研、试验等手段，为我省已建水工混凝土建筑物进行各种老化加固处理和新建工程提供选择。
