桥梁专用修补砂浆
公路桥梁常见的病害及预防
在公路建筑中，桥梁是路线的重要组成部分，是确保公路畅通的咽喉。桥梁是一种造价较高的人工构造物，在整条路线的投资中占较大的比重，而且桥梁损坏后修复起来也比较困难，严重的可能造成交通中断、甚至出现安全事故等。因此，对桥梁进行有效的养护工作，是延长其使用寿命、满足承载能力及通行能力、保障行车安全的重要保证；保持桥梁的良好状态，对公路运输具有极重要的意义。
一、桥梁基础病害：二、桥梁墩台病害：三、桥梁上部病害:四、桥面病害:五、桥头跳车:六、桥梁冻害：
桥梁常见病害
基础要求：承载力、稳定性、冲刷、冻胀、不满足要求就会出现病害。
常用的三种桥梁基础，扩大基础(挖基)、打入桩、钻孔桩。
目前，随着施工机械的不断改进和施工工艺的不断进步，使桩基础在桥梁建设中的运用越来越普及。钻孔灌注桩应用十分广泛，钻孔灌注桩系地下隐蔽工程，影响其质量的因素较多，而且控制难度较大，若忽视就可能产生质量问题和事故，造成经济损失和工期延误。
而桥梁在使用阶段的破坏很多来自桩基础的破坏，而桩基础的破坏很大一部分是由于断桩引起的。
桥梁墩台混凝土多有裂纹发生，因墩台一般不按结构计算配筋，对素混凝土只设构造筋，或防裂钢筋。裂缝出现在U形侧墙斜方向，前墙竖直方向、水平方向、拐角处、墩帽处等都有。裂缝原因主要是混凝土早期温缩、干缩裂缝，混凝土沉降裂缝、模板变形裂缝；荷载裂缝及地基沉降裂缝。
混凝土浇注后，在形成强度过程中，温度变化大，内部产生拉应力，在强度很低时就被拉裂；混凝土浇注后，水分很快失掉，如拆模过早，模板吸水或漏浆严重，混凝土泌水，水泥水化热高，凝结速度快，外界气候干燥等都容易造成混凝土开裂；混凝土浇注后在硬化过程中仍要沉降，如遇到钢筋、预埋件阻碍就会发生裂缝
桥梁上部病害

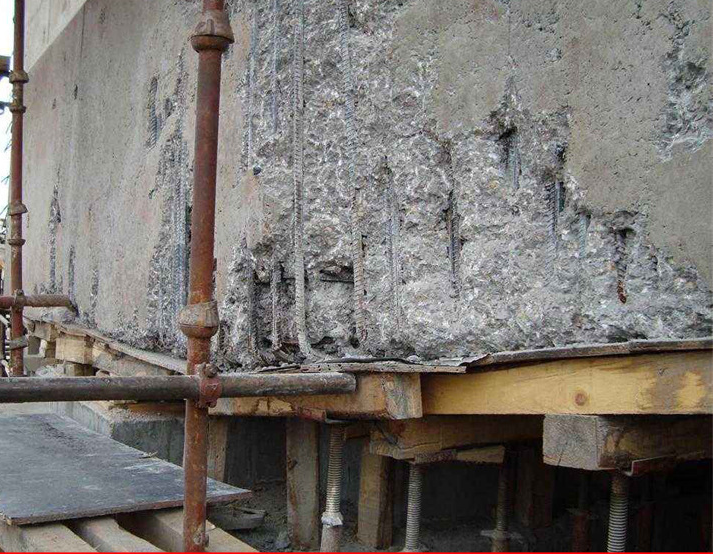

桥梁是上部结构的主体，主要承载结构。如病害严重，要加固处理，因此必须引起重视。其主要病害有：不同部位出现裂缝；混凝土强度不均匀；混凝土渗水；露钢筋及锈蚀；梁的拱度过大、过小（预应力过大、过小）；预应力孔道压浆不饱满，钢丝锈蚀；梁体冻裂等。
桥面病害
目前高速公路桥面铺装大多不够耐久，有的通车一、二年就破损不堪，对通行安全舒适十分不利，并会造成社会影响，因此，对高速公路桥面铺装要特别重视，改进设计，加强施工管理。
桥头沉陷病害
水泥混凝土桥面裂纹有纵横向裂纹、有龟裂、有表面微小裂纹，出现的原因多数是施工造成的非荷载裂纹，主要是混凝土过稀、空气湿度低、风天、气温变化大，防水剂或其它外掺剂拌和不均，钢筋网没有放好等所引起的。预防办法是降低混凝土坍落度加、强浇注振捣、加强养护、覆盖养生、防晒防风、保持湿润。
桥头跳车
桥面钢筋间距不均、贴底，起不到应有的作用，如青洋河大桥事故就有钢筋的问题。只要精心就会做好，找出一些控制方法。设计上也要增加钢筋用量，减少间距，加密钢筋网。
桥梁养护的内容有很多，主要可归纳为以下几方面：
1、 通过检查与检验，系统地掌握桥梁的技术状况，较早地发现缺陷、损坏等异常情况提出养护措施，保证行车安全，延长使用寿命。
2、 掌握交通状况，取缔桥梁不正当使用及非法占用，严格管理超载车、特种车过桥，必须通过时采取防护、加固措施，以免桥梁损坏。
3、 对可能发生台风、暴雨、暴雪、地震、火灾、流冰、洪水危害的桥，应作好各种应急处理措施及防范措施，特大桥应设护桥机构。
4、 对通过检验，需进行限载、限速或停止交通的桥梁，应及时办理审批手续并进行交通管制。
5、 对桥梁各部分经常保养，对检查发现的缺陷、损坏处进行及时的维修，对检验不能维持原设计载重等级要求者，应有计划地进行维修加固。
6、 建立和健全完整的桥梁技术档案。
桥梁养护工作内容的首要工作是对桥梁进行的各种检查及检验工作，了解桥梁的技术状况、掌握病害情况及其发展情况，是针对具体的桥梁提出具体养护措施的依据，各种小修、中修甚至大修及改造等应建立在对桥梁进行的各种详尽的检查检验。
桥梁养护的意义
民生工程
桥梁建设与百姓民生息息相关，每个人每天都会与桥梁有着不解的缘份。无论是城市还是乡村各行各业的人都在一座座的桥梁上穿行忙碌着，让我们为自己为家人为身边的每一个朋友多想一分多爱护一分，桥梁建设耗资较大维护难度也很大。只管用不管修，只接受不爱护。在坚固的桥梁也会无力承受的！
良心工程
桥梁养护的目的是确保桥梁构造物的安全、完整、适用与耐久，以“预护为主，防治结合”为原则，以承重部件为重点，加强全面养护。
桥梁养护应认真执行规范要求，采取灵活、科学的方法，认真对待桥梁养护工作，减少因养护不当而引起的桥梁损坏，为桥梁的安全使用提供有力的保证。
子孙工程
桥梁事故的发生直接危害人们的生命财产安全！有效预防不但可以减少事故的发生同时也会延长桥梁使用寿命。施工单位在施工过程中应加强管理，采用科学的施工方案和切实可行的备用方案。只有严格按照规范规程操作，加强监督检测，才能避免质量事故或把质量事故降低到*小限度。
对已出现问题的桥梁，查找原因分析准确后，应掌握详尽而准确的现场资料，及时组织专家会诊，制定安全可靠而又经济的处理方案。严把钢筋材料的进料关，严格焊接工艺要求，严格按照科学的操作规程施工，桥梁病害是可以预防的。
聚合物水泥砂浆-修补型

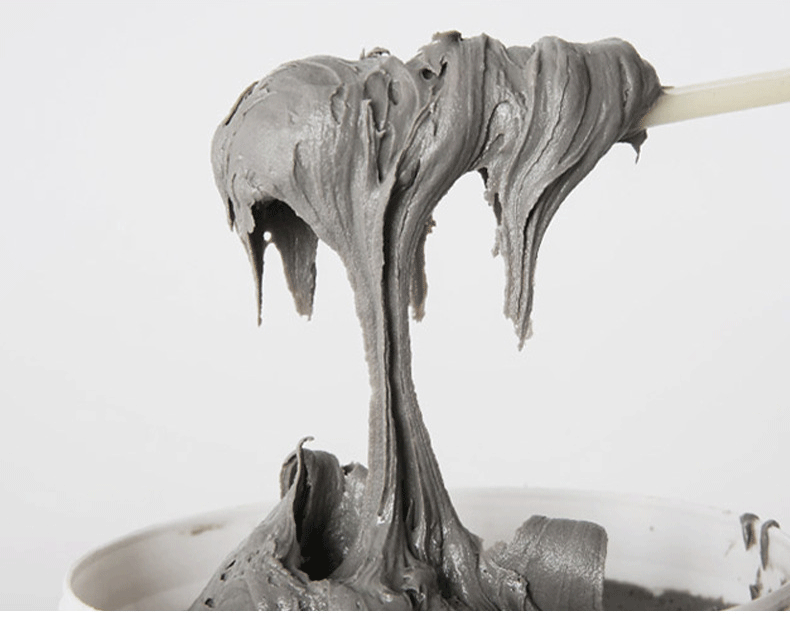

聚合物水泥修补砂浆 产品简介
聚合物修补砂浆是由聚合物防腐乳液、特种胶凝材料、优质骨料按特殊工艺混合而成，该砂浆具有优异的粘结、抗裂、抗冻、防渗、防腐、抗氯离子渗透、耐磨、耐老化等性能，适用于水利、港口工程、公路、桥梁、冶金、化工、工业与民用建筑等钢结构和钢筋混凝土结构的防渗、防腐护面和修补工程。
桥梁专用修补砂浆 用途及特点
1、适用于混凝土蜂窝麻面、起砂、剥落、开裂等缺陷的修补。
2、适用于混凝土构筑物加固抹灰，具有渗透性，可用于不锈钢绞线网加固。
3、适用于修补混凝土构筑物表面的漏洞和漏筋等缺陷处理。
4、碳纤维、环氧涂层等光滑表面抹灰。
5、花岗石、大理石、墙地砖等饰面砖板粘贴，不花白、不泛黄。
6、石材粘贴，强度高，耐久性好，耐老化性优良，不空鼓脱落。
7、现场搅匀即可使用，和易性好，防止收缩开裂。
8、耐火、耐高温、耐腐蚀、耐老化性能优良。
9、强度高、抹灰操作性好，与原混凝土结构的粘接性能良。
10、二氧化碳、氯化物等透过性差，可以防止混凝土的碳化和防止混凝土内部钢筋的腐蚀。
11、力学性质与混凝土相近，耐冻融及耐久性很好。
※ 聚合物材料修补砂浆
聚合物材料具有较高的强度和抗蚀、抗渗能力，但由于工艺操作要求较高，因此，通常只有在特别需要的情况下使用。
修补表面处理的一般技术要求
混凝土表面要求做到无水湿，无油渍、无灰尘及其他污物，物软弱带，对混凝土面加以凿毛，保持平整、干燥、坚固、密实。
混凝土表面处理可用人工凿毛，然后用高压水或压缩空气吹净，或采用风砂枪喷砂除净的方法。
修补施工工艺要求
※ 涂抹环氧树脂基液
（1）为使老混凝土表面能充分被环氧树脂浆液所湿润，保持良好的粘结力，在涂抹聚合物砂浆时，应先在表面涂一层huanyangji液。
（2）涂刷时，应力求薄而均匀，钢筋和凸凹不平等难于涂刷的部位，须特别注意，反复多刷几次。涂刷基液厚度，应不超过1mm。
（3）涂刷方式，可用毛刷人工涂布，也可用喷枪喷射。为便于涂匀，还可在基液中加入少量bingtong（3~5%）。
（4）已涂刷基液的表面，应注意保护，严防杂物、灰尘落入其上。
（5）涂刷基液后，须间隔一定时间，使基液中的气泡清除后，再涂抹聚合物砂浆。

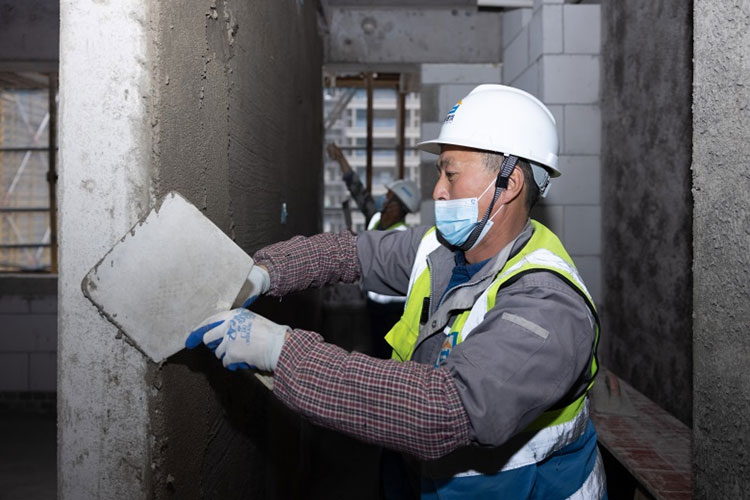

※ 涂抹聚合物砂浆
（1）平面涂抹时应摊铺均匀，每层厚度不宜超过1.0-1.5cm，底层厚度应在0.5-1.0cm，并用铁抹子反复压抹，使表面翻出浆液，如有气泡必须刺破压紧。
（2）斜、立面涂抹时，由于砂浆流淌，应用铁抹子不断的压抹，并适当增加砂浆内的填料，使聚合物砂浆稠度增大。厚度以0.5-1.0cm为宜，如过厚应分层涂抹，超过4cm时zuihao 立模浇筑。
（3）顶面涂抹时极易往下脱落，在涂刷底层基液时，可使用粘度较大的基液，并力求均匀。聚合物砂浆涂层的厚度以0.5cm为宜，如超过0.5cm时，应分层涂抹，每层厚度可控制甾.3-0.5cm，每次涂抹均需用力压紧.
※ 聚合物材料的养护
（1）聚合物砂浆的养护与普通水泥砂浆不同，*重要的是控制温度，夏季工作面向阳的，应设凉棚，避免阳光直接照射。冬季温度太低，应加温保暖。一般养护温度以20℃±5℃为宜，养护温差不宜超过5℃。
（2）养护时间，在夏季一半天即可；冬季则须7天以上。
（3）养护期的前3天，不应有水浸泡或其它冲击。
技术性能-聚合物水泥砂浆一类序号项目性能指标1凝结时间初凝/min≥45终凝/h≤242抗渗压力/Mpa7d≥1.028d≥1.53抗压强度/Mpa28d≥35.04抗折强度/Mpa28d≥8.05抗折比≤3.06粘结强度/Mpa7d≥1.028d≥1.27耐碱性：饱和Ca(OH) 2溶液，168h无开裂、剥落8耐热性：100℃水，5h无开裂、剥落9抗冻性-冻融循环：(-15℃～+20℃)，25次无开裂、剥落10收缩率/%28d≤0.15a凝结时间项目可根据用户需要及季节变化进行调整。
检查验收
1 聚合物水泥修补砂浆所用材料应符合产品标准的质量规定。
2 修补砂浆表面应密实、平整，阴阳角处应光滑顺直。
3 修补层表面施工缝留茬位置应正确，接茬应按层次顺序操作，层层搭接紧密。
4 修补层的平均厚度应符合设计要求，*小厚度不得小于设计值的85% 。
注意事项
1、基面处理：凿除旧混凝土面剥蚀层，用水冲洗干净，保持基本干净、坚实。
2、配制修补砂浆 ：干粉类（Ⅰ类）：水料按15%-20%比例搅拌均匀即可使用；乳液类（Ⅱ类）：乳液与干料按1:6比例混合搅拌均匀即可，若乳液用于工地自配砂浆掺加比例会相应提高，增加量zuigao可到30％。操作过程中若因失水料质变得稠厚时，可适当加水或液料充分拌匀继续使用，但放置时间不能过长。搅拌好的砂浆应注意防晒避风。
3、铺筑面积大时可用机械喷涂，分格施工。
包装存储
1、本品包装规格为Ⅰ类40kg/袋。Ⅱ类20+120公斤/组。
2、宜存放在室内干燥、通风、防潮、防雨环境中，保质期6个月。
3、聚合物防水砂浆**、**、无辐射，符合环保要求，可按一般货舱物贮存运输。
