改性环氧树脂修补胶
-、产品特点
环氧树脂修补胶（结构加固找平胶）系A、B双组份改性环氧树脂类胶粘剂，其特点为：
♦施工性好，易于涂刮； ♦初粘力高，不流淌； ♦本身强度及混凝土的粘接强度高；
♦抗老化性及耐介质侵蚀性好； ♦与混凝土颜色接近； ♦常温固化，固化速度较快，且可应用户要求进行调整;
♦不含挥发性溶剂，硬化时基本不收缩；♦可潮湿面粘结，干燥环境粘结力更强；令八、B配胶比例宽，使用方便、**。
二、应用范围
高强混凝土表面缺陷、坑洞修补；碳纤维加固或沾钢加固中混凝土粘贴面找平施工；桥梁等混凝土表面防腐施工（防碳化、防水、防腐 蚀）；混凝土表面装饰防护；混凝土表面裂缝封闭。
三、性能指标
Gb50728—2011《工程结构加固材料安全性鉴定技术规范》I类A级胶
性能 | 试验顼目 | 试验条件 | 技术要求 |
物 理 性 能 | 垂流度(mm) | 适用温度下 | ≤2.0 |
适用期（可操作时间）（mm) | 适用温度下 | ≥35 | |
密度(g/cm3) | A+B | - | |
抗拉强度(Mpa) | 23±2℃，7天 | ≥30 | |
胶 体 能 力 | 受拉弹性模量(Gpa) | 23±2t℃，7天 | ≥3.2 |
伸长率（％) | 23±2t℃,7 天 | ≥1.2 | |
拉弯强度(Mpa) | 23±2t℃,7 天 | ≥45 | |
抗压强度(Mpa) | 23±2t℃,7 天 | ≥65 | |
胶体能力 | 钢一钢拉伸抗剪强度标准值 (Mpa) | 23±2t℃,7 天 | ≥15 |
钢一混凝土正拉粘接强度(Mpa) | 23 ±2t℃,7 天 | ≥2.5且为混凝土内聚破坏 | |
不挥发物含量（固体含量）（%） | 105 ±2t℃, | ≥99 | |
四、施工工艺

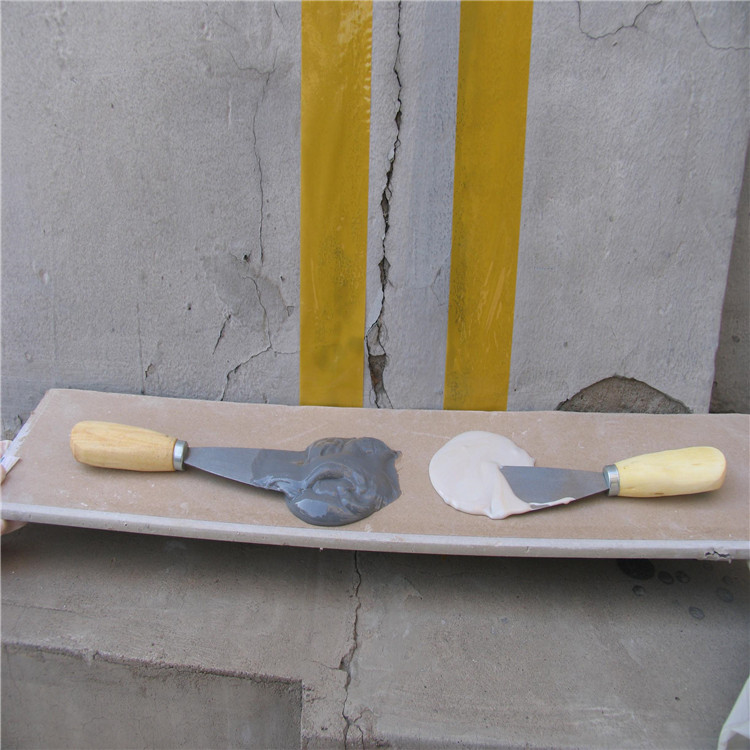

♦按推荐的配胶比例称取A、B组分于洁净干燥容器中，搅拌至色泽均匀一致即可。当每次配胶量较少时，可用油灰刀在木板、玻璃等平 板上人工拌和；当每次配胶量较大时，建议采用搅拌机械拌和，并确保容器边缘、底部完全搅拌均匀。
♦环氧树脂修补胶可在潮湿环氧施工，但在干燥环境下，其粘结性能更为优异。施工前应清除混凝土表面水膜，并尽可能保证粘结面干燥。
♦当环氧树脂修补胶用于混凝土表面防护（防碳化、防腐蚀等）时，应在施工前打磨去除混凝土表面浮浆、砂粒、疏松，直到粘结面露出 粗骨料；同时确保混凝土表面清洁，不得有油污、粉尘等污垢、杂质，用油灰刀均匀往复涂刮至2-5mm厚。
♦当环氧树脂修补胶用于缺陷修补或加固找平时，应先清除疏松混凝土，再按上述方法进行表面处理后涂抹至所需厚度。在已调配好的树 脂修补胶膏体中外加少量配制好的碳纤维粘贴底胶胶液，可达到一定的稀释效果。

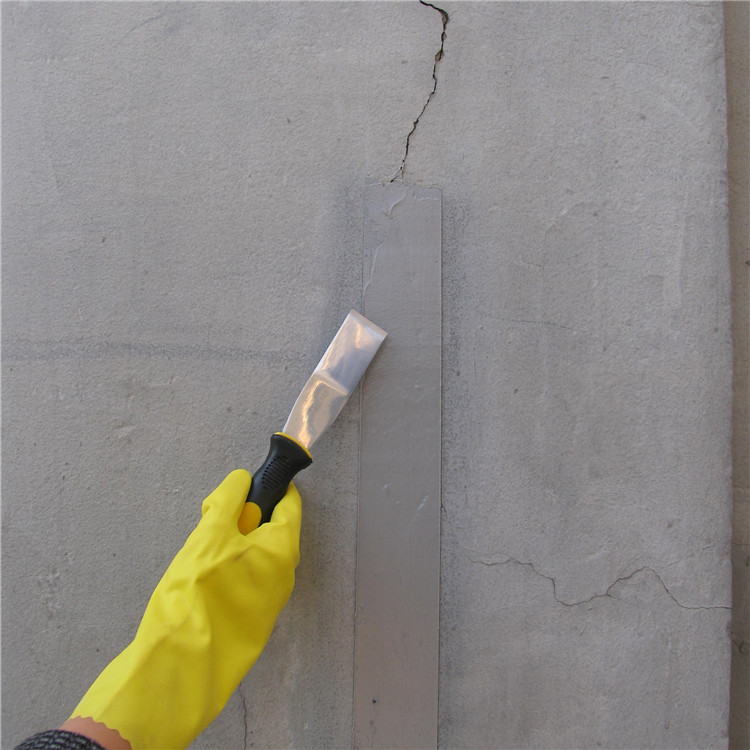

♦当环氧树脂修补胶用于封闭混凝土表面裂缝时，建议先沿裂缝用切割机扩缝后再进行封闭处理。

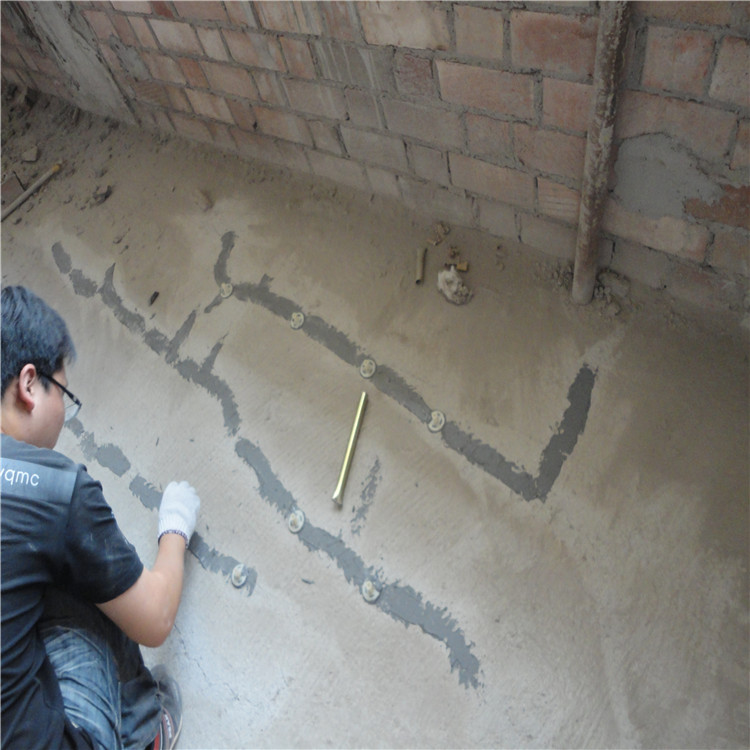

♦环氧树脂修补胶也可在灌注粘贴钢板或裂缝注胶修补时，用于封闭周边缝隙及粘贴注胶嘴。
♦环氧树脂修补胶固化速度较快，25小时12-24h即可超过混凝土本体强度。
五、包装贮存
本产品采用大小铁桶包装；甲组分为：20Kg/桶，乙组分为10Kg/桶
储存期：12个月‘
