通过在水泥砂浆中加入水性矿物质耐磨固化剂得到一种新型改性水泥砂浆修复材料,通过一系列的室内试验,考虑了在不同聚灰比和水灰比情况下,改性水泥砂浆的抗折、抗压、可灌性及粘附力性能。试验对比结果表明:该修复材料能够满足混凝土裂缝修复材料的各种路用性能要求,工作性能良好,早期抗折抗压强度高,早期收缩性好。当聚灰比为30%时,1d抗折强度为6.8MPa,1d收缩率为3.14%,粘结强度高,是一种快速、有效的路面裂缝修复材料。水泥路面修补料，是以水泥为基础结合剂，度材料（石英砂）作为主骨料，通过高分子聚合物改性，辅以剂、增柔剂、触变剂等物质配制而成的混凝土特种材料。本产品具有自流性好，快硬、早强、无收缩、微膨胀；无害、化、对水质及周围环境，自密性好、阻锈等特点；
一、应用范围
主要应用于：水泥路面的蜂窝麻面、水泥路面起皮、水泥路面起砂、水泥路面冻融盐蚀、水泥路面露骨、水泥路面细小裂纹等表层病害。
二、性能指标
抗压强度（Mpa） 2h 24h 28d
≥20 ≥30 ≥50
粘结强度（Mpa） ≥1.5
加水混和后可使用min 约30min可调整
终凝时间min 约60min可调整
三、施工工艺
1.将混凝土地面有起砂、起皮、麻面、冻融、露骨、松动等地面清理干净，用水将地面湿润且不得有明水。

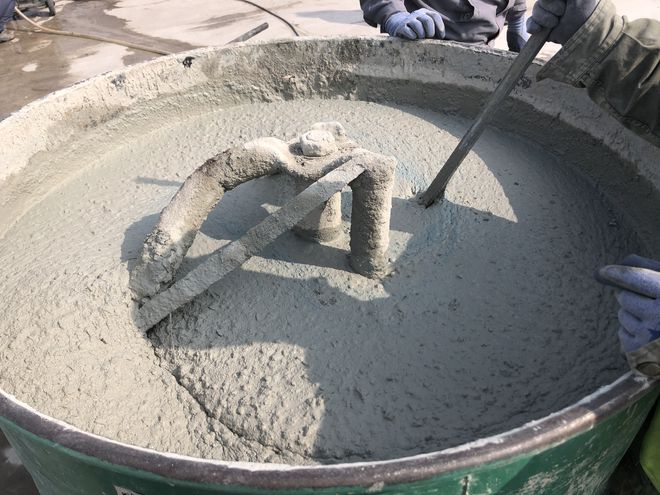

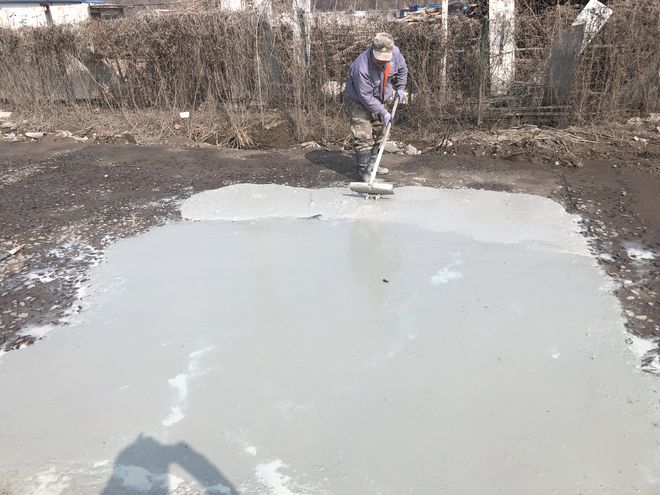

2.将制拌好的修补料均匀的摊铺破损地面用灰刀或抹刀修补平整、密实。每次制拌开始至修补结束，时间不得超过30min。超时或和易性不满足摊铺要求的修补料， 不得继续使用。
3.现场使用时，严禁在材料中掺入任何外加剂、外掺料。
四、包装贮存
采用复合牛皮纸袋包装，净重50kg/袋，保质期为6个月。
须贮存于干燥通风的室内，包装袋密闭，注意防潮、防冻。
水泥路面修补料质量的好坏，直接决定了路面的修补质量。好的路面修补料不仅可以使修补后的路面快速恢复使用性能，还看不到修补痕迹，具有更持久的使用寿命。下面路路通水泥路面修补料厂家教您从以下几个方面选择高质量水泥路面修补料。
1.硬化速度快、强度高
水泥路面修补料必须具有迅速硬化的性能，使修补路面在较短时间内可以达到通车的强度要求。
2.耐磨强度高、耐久性能好
路面修补材料应确保足够的磨耗时间，具有抗冻、耐腐蚀、抗渗等性能，在北方，必须耐融雪剂的腐蚀才能耐久。另外色差小。修补后的路面与原混凝土路面色泽基本一致，路面干净美观。
3.不会出现干缩缝
一般在新老混凝土的结合部位是薄弱环节，因此修补后的切缝要严丝合缝、无干缩，防止雨水和冰雪天气造成的路面冻损。结合能力强，确保重载荷条件下不脱落、不碎裂、无裂纹。
4.实用性能好
修补方便简单，快速，安全，快速通行，避免交通拥堵。热胀冷缩系数一致，确保修补材料与原来混凝土路面同步，防止热胀冷缩系数不一致而造成粘结不牢，脱落，裂缝等。
5.施工性好
