1、单组份环氧乳液+水泥砂浆
2、环氧乳液+配套固化剂+水泥砂浆
两者区别在于：
1）单组份环氧乳液砂浆中的环氧成份在水泥砂浆凝固后起到如同苯丙乳液在水泥砂浆中类似的作用，即热固性树脂的作用。
2）环氧乳液+配套固化剂，在水泥砂浆凝固的过程中发生反应
理论上的效果差别：
1）粘附力 单组份的明显低
2）聚合物砂浆强度 单组份的低
实际应用问题：
1）某些厂家会混淆2种产品
2）对于环氧乳液+配套固化剂+水泥砂浆类产品，环氧乳液与配套固化剂与水泥砂浆的匹配性要求很高，配方不对很容易造成凝固后开裂、强度降低。
一、产品特点
◆具有很好的高渗透性、抗裂性、耐老化性及性能，对各种材料都有很好的粘合力。
◆改性环氧聚合物砂浆砂浆是由乳液和无机粉料双组分组成，是一种既具有高分子材料的粘接性，又具有无机材料耐久性的混凝土复合材料；
◆抗压强度高，固化迅速，粘接性能好；有很好的保水性能和抗裂性、高耐碱性、耐紫外线；操作简便，可潮湿基层施工，****。
◆施工步骤简单、方便，耐久性与混凝土同步，缩短工期，可确保经济性，灰浆解决了以往有机材料在加固应用中耐老化的问题，质量得到提高。
◆材质同以往的混凝土类似，使用附着力的渗透性聚合砂浆，提高界面的附着力及施工性。
◆使用耐久性优于以往混凝土的渗透性聚合灰浆，在恶劣的条件下也可使用。
二、性能指标
GB50728-2011《工程结构加固材料安全性鉴定技术规范》
检验项目 | RG(双组份) | RG(单组份) | RG(环氧基) | ||
浆体性能 | 劈裂抗拉强度（MPa） | ≥7.0 | ≥5.5 | ≥7.0 | |
抗折强度（MPa） | ≥12 | ≥10 | ≥12 | ||
抗压强度（MPa） | 7d | ≥40 | ≥30 | ≥40 | |
28d | ≥55 | ≥45 | ≥55 | ||
粘结能力 | 与钢丝绳粘结抗剪强度标准（MPa） | ≥9 | ≥5 | ≥9 | |
与混凝土正拉粘结强度（MPa） | ≥2.5且为混凝土内聚破坏 | ||||
三、适用范围
◆适用钢丝绳网片—聚合物砂浆外加层结构工程加固。·适用于结构易弯曲的所有结构物，特别适用于土木建筑的代表性弯曲结构--钢筋混凝土桥梁的平板及横梁上。
◆适用于桥墩部位及主塔轴部和高速公路水泥路面的龟裂部位。同以往的钢筋混凝土结构具有同样的体系。·钢筋混凝土梁、柱、板、墙等结构的抗震加固改造工程。

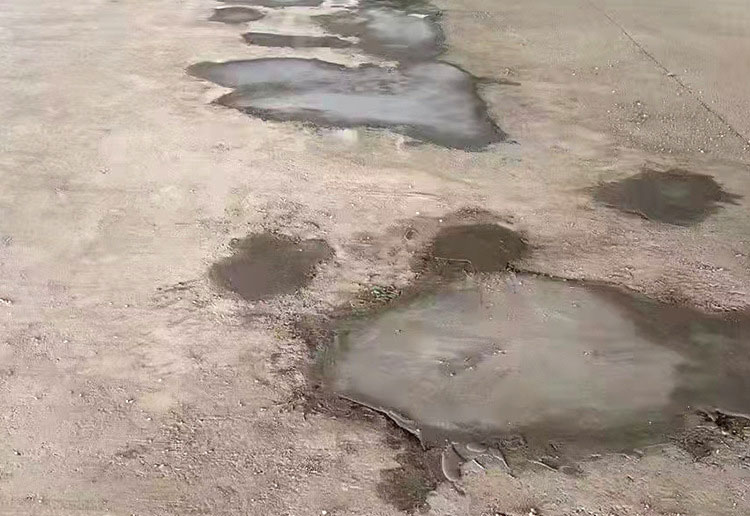

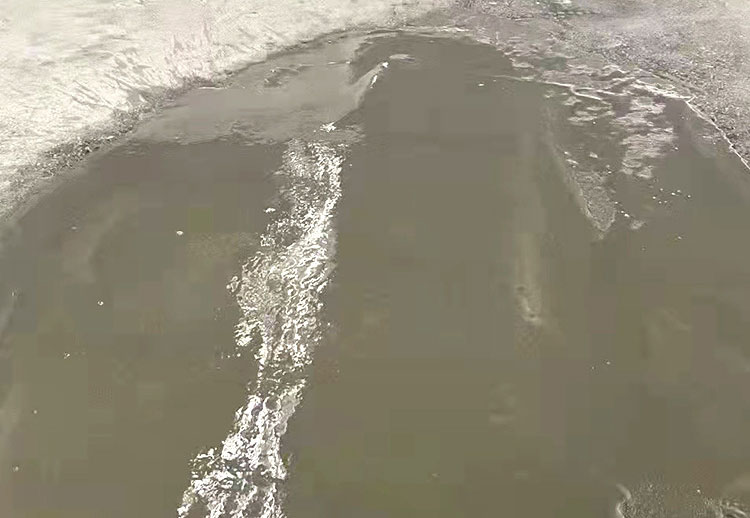

◆混凝土出现蜂窝、漏洞、裂缝、保护层破损、漏筋等缺陷时面层修补工程。·加厚保护层、凹凸表面的抹平、旧混凝土表面修复等，提高混凝土的耐久性。
四、施工工艺
◆基层处理：基层表面应平整、粗糙、清洁、无油污、无浮灰，不应有起砂、空鼓、裂缝等现象。施工前应用高压水枪冲洗并保持潮湿状态，但不得有积水。界面粘结时可预先涂刷改性环氧聚合物砂浆砂浆界面处理剂。·挂 网：按设计要求进行网片下料、安装钢绞线端部拉环、钻孔、钢绞线网固定、调整定位。
◆材料配制：按质量比将材料按粉料：乳液=6∶1的重量比称取放置。将实际用量90%的乳液先倒入搅拌罐中，再加入粉料搅拌1～2分钟。再将剩余的10%的乳液倒入罐中搅拌均匀即可。配好的浆料应在0.5～1小时内用完。
◆施 工：在潮湿的混凝土基层表面先均匀涂一遍聚合物砂浆底涂料（粉料：乳液按重量比3∶1），边涂刷边抹聚合物砂浆。改性环氧聚合物砂浆砂浆一次施工面积不宜过大，应分条分块错开施工，每块面积不宜大于10㎡，错开施工的间隔不应小于24小时。分层施工时，留缝位置应互相错开。
◆改性环氧聚合物砂浆砂浆摊铺完毕后应立即喷水压抹并一次抹平，不宜反复抹压。遇有气泡时应刺破，表面应密实。立面或顶面的面层厚度大于10mm时应分层施工。每层抹面厚度宜为5～10mm，待层指触干时方可进行下层施工。·养 护：改性环氧聚合物砂浆砂浆施工后，表面指触干燥后应进行喷雾养护或覆盖草帘、麻袋等保持潮湿。养护温度不底于5℃。改性环氧聚合物砂浆砂浆施工24小时后，覆盖塑料布潮湿养护7天，有条件时可定时洒水于表面。
五、包装贮存
◆包装：粉料50kg/袋，乳液20kg／桶,在5℃以上通风干燥处贮存并防止阳光直射；冬天应防止冻结。·保质期为六个月。超出保质期后应复检合格方可施用。
