什么是丙乳砂浆？
（一）丙乳砂浆的构成
丙乳砂浆是丙烯酸酯共聚乳液水泥砂浆的简称。丙烯酸酯共聚乳液是由甲基丙烯酸甲酯、丙烯酸丁酯、甲基丙烯酸共聚制成的水溶性乳液，在丙烯酸酯共聚乳液中加入农乳600号稳定剂和284P有机硅乳液后的混合液，可以与水、水泥和砂拌制成丙烯酸酯共聚乳液水泥砂浆。
丙乳砂浆的基本配合比见表1：

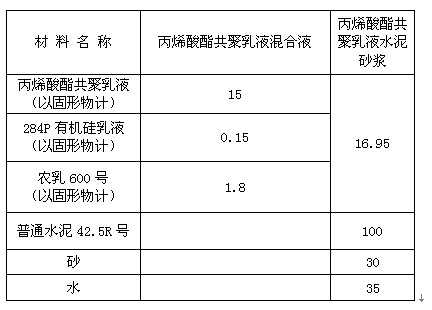

表1:丙烯酸酯共聚乳液水泥砂浆配合比（重量比）
经过现场试验，按表1配合比拌制的丙乳砂浆浓度过稀，砂浆终凝时间过长（约24小时），其原因是砂含量偏低。
经研究砂浆配合比需要进行调整。由于溢洪道护坦混凝土基础差，砼有继续下沉的趋势，在丙乳胶乳水泥砂浆中添加PP改性聚丙烯纤维以增强砂浆的抗拉性能。
调整后配合比如表2所示：

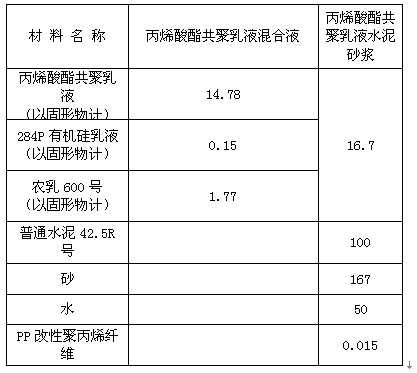

表2：丙烯酸酯共聚乳液水泥砂浆调整后配合比（重量比）
经过现场试验，按表2拌制的丙乳砂浆终凝时间约4小时。
（二）丙乳砂浆的性能
丙乳砂浆是相同条件下普通水泥砂浆抗压强度的75%，抗拉强度的1.05倍，其比旧水泥砂浆的粘结强度提高1.4～4.0倍左右，极限引伸率提高3.5倍，吸水率降低30%，抗碳化能力增强5倍左右，抗海水氯离子渗透能力增强9倍左右，抗拉弹模的50%左右，收缩变形的60%，抗磨性能的1.35倍，且具有抗老化的良好性能。
（三）改性机理
丙乳砂浆性能的改善不仅是由于显著地减少了用水量，而且由于聚合物乳液在水泥水化时失水形成聚合物膜，与水泥浆体呈连续相，改善了硬化水泥砂浆的物理组织结构与结构内应力，大大减少了微裂缝出现的可能性，同时聚合物纤维越过裂缝，起到了架桥和填充作用，限制了裂缝的蔓延，切断其与外界的通道，填充了空隙，从而使丙乳胶乳水泥砂浆抗裂性、粘结强度、抗碳化、抗渗、抗氯离子渗透能力均得到极大提高。
