聚合物防腐砂浆施工首先需要清理，先将需要涂抹砂浆物体的表面清理干净。其表面必须无油污及附着物。然后进行混合，按照比例将其混合成为砂浆，稠度应根据涂刷物体来进行调整。*后进行施工就行，需要注意的是要等待第一层硬化四到八小时之后再进行涂抹第二层。聚合物防腐砂浆又被称为阳离子氯丁胶乳防腐材料，可用于迎水以及背水面防水工程、密封裂缝以及作为防腐蚀保护涂层。聚合物防腐砂浆适用于游泳池、储水池、地下室、浴室地面等地。

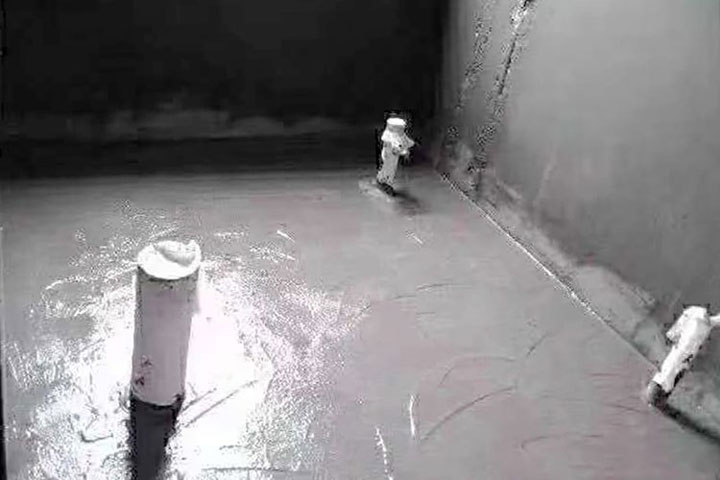

聚合物防腐防水砂浆
RJ-55聚合物防水防腐砂浆是一种由长链聚合物分散在水泥的连续相中形成的高密度的砂浆。它有很好的抗渗性、抗裂性、耐冲击、耐老化性能及耐酸、耐碱性能。它具自保水性，固化后有一定的弹性，对各种材料都有很好的粘合力。有很好的防水性能，使用方便，不燃。
聚合物防腐防水砂浆
一、特 点
•RJ-55聚合物防水防腐砂浆是一种由长链聚合物分散在水泥的连续相中形成的高密度的砂浆。它有很好的抗渗性、抗裂性、耐冲击、耐老化性能及耐酸、耐碱性能。它具自保水性，固化后有一定的弹性，对各种材料都有很好的粘合力。有很好的防水性能，使用方便，不燃。
二、技术性能指标
•耐酸、耐碱性能
用不防水、不耐酸碱的纸面石膏板做成贮槽，内抹3mm厚RJ-55聚合物砂浆，养护28天后装不同浓度的酸、碱溶液。
腐蚀介质名称 | 溶液浓度 | 腐蚀情况 |
硫酸 | PH＝2 | 浸泡1年无脱落、无渗漏 |
盐酸 | 2％ | 同上 |
氢氧化钠 | 10％ | 同上 |
氯化钠 | 饱和溶液 | 同上 |
•物理力学性能
项 目 | 性 能 指 标 | ||||||
型 号 | RJ-55普通型 | RJ-55高强修补型 | RJ-55高强渗透型 | ||||
抗压强度 (MPa) | R1 | 10.0 | 25 | 20 | |||
R3 | 22 | 35 | 30 | ||||
R28 | 30 | 60 | 55 | ||||
抗折强度 (MPa) | R1 | 2.5 | 4.5 | 4.0 | |||
R3 | 4.5 | 7.5 | 7.0 | ||||
R28 | 9.5 | 11.8 | 10.0 | ||||
抗拉强度(MPa) | 4.8～5.0 | ||||||
弹性模量(MPa) | 7.9×103～9.7×103 | 2.31×104 | 2.58×104 | ||||
粘结强度(MPa) | 2.8 | 3.1 | 3.5 | ||||
吸水率 | 0.6～1.4％ | ||||||
抗冻性 | -30℃18h浸水6h，循环40次，无异常，抗压强度降低4% | ||||||
抗弯曲性 | 100×500×40mm聚苯板上抹3mm厚聚合物砂浆养护28天，在弯距400mm下，弯曲120度，不龟裂 | ||||||
初始干燥时抗裂性 | 250×250×50mm加气混凝土上抹3mm厚聚合物砂浆，立即放在3m/s(气流温度30℃)下干燥6h不龟裂 | ||||||
三、适用范围
·保温板抹灰、不锈钢钢绞线抹灰。混凝土出现蜂窝、漏洞、裂缝、保护层破损漏筋等缺陷的修补。墙体、天棚和屋顶保温用纤维增强聚苯乙烯保温板的增强层材料。有腐蚀性气体腐蚀的厂房混凝土构筑物的维修。
四、施工方法
·RJ-55聚合物防水防腐砂浆由粉料和乳液组成，使用时按粉料:乳液＝6:1重量比拌合。
·由于砂浆中含有高分子物质，使砂浆粘度变大，抹灰时应保持抹刀光洁，压光时应掌握好施工时间。
·在修补混凝土时，在所修补处先涂刷一道RJ-55-l表面处理剂，然后抹上3mm厚RJ-55聚合物防水防腐砂浆，24h后再涂刷一道RJ-55-l表面处理剂，然后抹上所要求厚度的砂浆。
·冬期施工：
1）材料贮存于室内10℃以上；宜室内搅拌。
2）施工部位及空气温度宜5℃以上。
3）施工后使用塑料布或毛毯覆盖。
五、注意事项
·室外作业不宜在雨天、冰冻时施工，施工气温5℃以上。
·粉料乳液一次拌合量不宜太多，应在1小时内用完。
·本产品避免受冻，贮存在阴凉通风5℃以上的场所。
·储存期：六个月。
六、参考用量
·RJ-55聚合物砂浆粉料用量：4.8～6.0kg/ ㎡(厚度3～5mm时)
