耐腐蚀砂浆在浓盐水中性能研究
钢筋混凝土建筑物由于环境中各种盐类的侵入，导致混凝土发生物理、化学腐蚀或其中钢筋发生电化学腐蚀而过早破坏。如处于氯盐污染环境中的沿海码头、涵闸、滨海电厂等港口水工建筑物往往 10 多年时间就因钢筋腐蚀而胀裂破坏。近年来，随着海洋资源的进一步开发利用，耐盐碱腐蚀高速公路桥的开发建设，以及西部盐碱地的开发，我国将面临着更多处于高浓度盐水环境中的钢筋混凝土建筑物，依次发生的各种病害将更为严峻。因此了解混凝土材料耐盐水腐蚀性能和环境适应性，对于延长建筑物寿命、降低经济损失具有十分重要的意义。
丙乳砂浆 ( 或混凝土 ) 具有**的粘结、防渗、抗氯离子渗透等性能，能有效阻止水、氯离子的侵入，目前在港工、水工等钢筋混凝土建筑物上得到广泛应用。本课题通过对丙乳砂浆等材料在浓盐水干湿交替条件腐蚀性能的试验研究，为其在高浓度盐水环境巾的应用提供技术依据。
1 、试件制作
1.1 原材料
P · O32.5 普通硅酸盐水泥；河砂；丙烯酸共聚乳液 ( 丙乳 ) ；硅粉； FDN 减水剂。
1.2 试件成型
试验设计了普通水泥砂浆 ( 对比组 ) 、丙乳砂浆和硅粉高密度砂浆 3 种技术条件的砂浆试件，配合比见表 1 。
试件成型和养护按《水运工程混凝土试验规程》 (JTJ 270 — 98) 和《聚合物改性水泥砂浆试验规程》 (DL ／ T 5126 — 2001) 进行。测量氯离子渗入量的试件尺寸为 10cm × 10cm × 10cm ，粘结强度试件为 5cm × l 0cm × l 0cm 块石和 5cm × l 0cm × l 0cm 的砂浆组成，其余试验项目试件的尺寸为 4cm × 4cm × 16cm ，采用人工拌和，试件成型后，放置 24h ，然后放入标准养护室养护 28d ，取出测量砂浆试件抗压、抗折及与块石粘结强度 ( 如表 1) ，并进行各项防腐蚀性能试验。
丙乳耐腐蚀砂浆在混凝土表面的修复与加固
某一定农场混凝土建筑物进行了**调查，并用回弹仪测验了建筑物的混凝土强度，用酸酞试液测验了碳化**。通过调查发现，现有混凝土建筑物耐久性不良，其主要表现在：
（ 1 ）混凝土碳化和裂缝问题普遍存在；
（ 2 ）沿海地区钢筋混凝土结构受氯离子侵蚀引起的钢筋锈蚀严重；

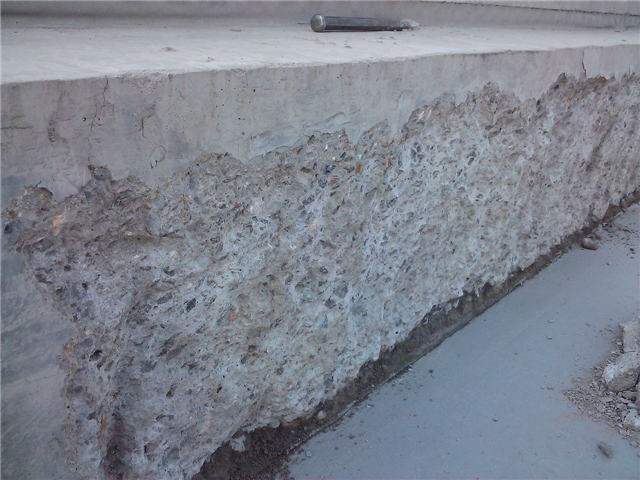

（ 3 ）临水混凝土表面冻融松散剥落破坏；
（ 4 ）混凝土表面冲磨破坏、机械磨损、磨蚀破坏以及化学侵蚀；
（ 5 ）碱骨料反应破坏等。
这些问题严重影响混凝土建筑物寿命和外观，甚至危及混凝土建筑物的正常运行和安全。为了提高混凝土建筑物的耐久性，延长建筑物的使用寿命，其后笔者对农场内的 3 座大梁混凝土剥落且有露筋现象的公路桥。 15 座出现大面积混凝土碳化且钢筋锈蚀严重的农田排灌泵站的工作桥， 5 座出现大面积混凝土剥落，碳化和钢筋锈蚀严重的节制闸机架桥等工程采用聚合物砂浆进行修补加丙乳耐腐蚀砂浆达 3050m 2 ，防碳化喷涂面积约 3400m 2 。经过现场检查验收，没有发现因材料或施工原因而出现裂缝现象，防碳化涂层没有发现脱落现象。在施工中，曾对只有 3d 龄期修补砂浆进行凿除检查，结果凿除的砂浆普遍能粘下老混凝土面。经过 2a 的多次运行，没有发现脱落和出现裂缝现象，这说明聚合物砂浆是一种理想丙乳耐腐蚀砂浆。
