聚合物砂浆施工及质量控制
采用聚合物砂浆进行加固处理时，应根据当地的气候条件、工程特点及施工进度合理施工。施工流程为：旧混凝土凿毛 → 喷砂（或用钢刷）除锈（污） → 涂刷钢筋防锈剂 → 用清水冲洗饱和 → 基面涂刷界面剂 → 抹聚合物砂浆 → 养护 → 涂防碳化剂。
1 、基底处理

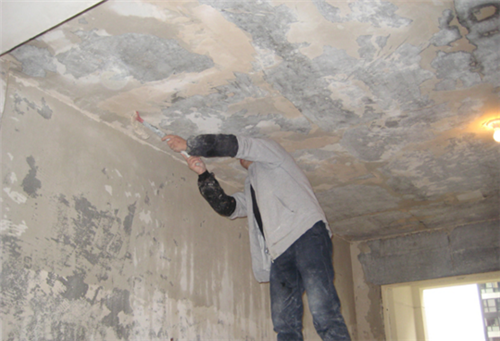

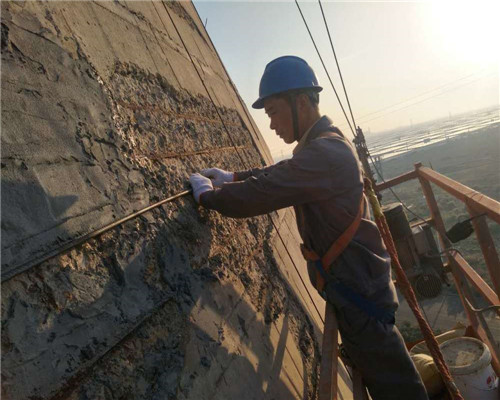

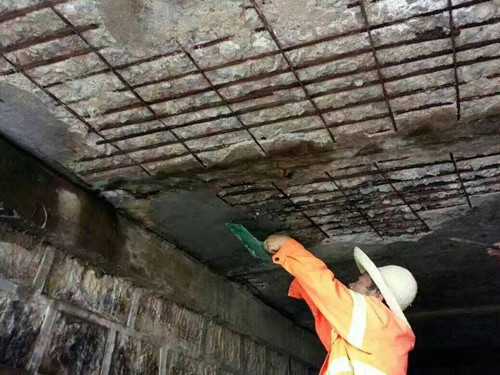

（ 1 ）凿毛。为确保聚合物砂浆与基底混凝土具有良好的粘结，一般用钢丝刷或喷砂方法清除表面浮层污物（有油漆或油脂污染部位用丙酮洗刷）。如基面松动严重，应采用人工凿毛方法，凿掉破损的混凝土，使基底露出坚硬、牢固的混凝土面，凿毛必须****，但也不宜**过大，以免破坏了未碳化和损破的混凝土。如果钢筋锈蚀外露，还应对钢筋表面进行除锈，并涂刷钢筋防锈剂。
（ 2 ）饱和。对凿除的混凝土表面，采用高压水枪（采用饮用水）将碎屑、灰尘冲洗干净，并连续、均匀地喷洒，使表层混凝土达到饱和状态，且表面无明水。
2 、砂浆的配制
根据选用的原材料，设计技术及施工和易性要求事先进行试拌。现场可用砂浆搅拌机拌和或人工拌和，其各组分的配比用量必须严格控制。
先将称好的水泥，砂搅拌均匀，再将称好改性乳液、活性剂及其他外加剂和水混合后加入，充分搅拌均匀即可，各组分配比必须严格控制。若人工拌和，宜在铁皮板上进行，以防止拌和水流失，造成因砂浆水灰比改变而影响砂浆的和易性，拌和水应采用饮用水。
每次拌和砂浆的方法应根据砂浆施工的进度确定。拌和成的砂浆存放的时间不宜超过 45min 。若拌成砂浆未及时使用而出现干硬现象，不能再加水重新拌和，应舍弃不用。
3 、施工
（ 1 ）界面剂的涂刷。抹砂浆之前，在工作基面上涂刷聚合物界面改性剂，涂刷时应均匀，不得有漏涂、流淌。

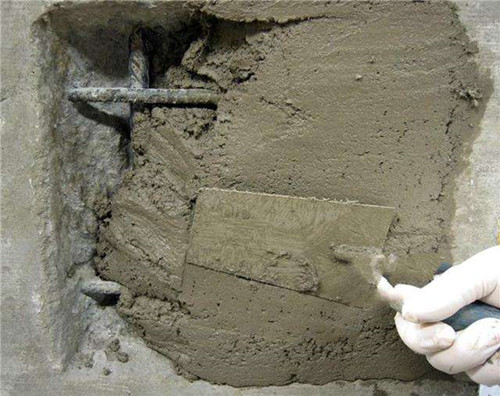

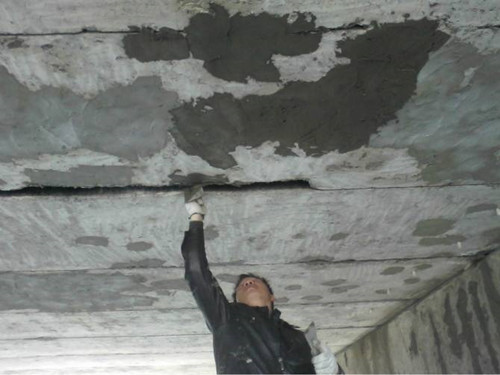

（ 2 ）砂浆抹面施工。待界面剂用手摸感到似粘非粘时，应立即抹砂浆，可采用机械喷涂或人工压抹，操作速度要快，且朝一个方向，一次用力抹平，避免反复抹。
（ 3 ）如修补厚度超过 3cm 时，应分层施工。层与层之间应间隔 4h ；对于破坏较深的部位（大于 5cm ），可先采用聚合物混凝土进行修补，养护 3 ~ 5d 后，再抹砂浆。
砂浆适宜在 5 ~ 30 ℃ 的环境温度下进行施工。如环境温度超出此范围，应根据实际情况对材料及配比进行调整。
4 、养护
用砂浆抹面后，应及时采用人工洒水并用塑料布或湿麻袋覆盖养护，避免砂浆产生干缩裂缝，潮湿养护 48h 后，再涂刷防碳化剂，自然潮湿养护 5d 。
5 、施工控制
（ 1 ）为保证砂浆的施工质量，必须建立，健全质量保证体系，施工人员应严格按操作程序，对各道工序进行检查验收。
（ 2 ）砂浆层外观平整，层面与基底结合牢靠。
（ 3 ）在施工过程中按设计要求进行现场抽样检验，必要时可现场进行钻孔取芯试验，以检查其效果，施工注意事项。
1 ）清理基面，凿除破损，松动的混凝土，喷砂（或用钢刷）除锈和油污，使外露钢筋表面无锈蚀，且混凝土表面粗糙。
2 ）抹砂浆前 2h ，用饮用水冲洗待修补部位，使混凝土表面处于饱和状态，但表面不能有明水。
3 ）人工修补时，无论采用机械喷涂还是人工抹砂浆，应朝一个方向使用抹刀，并且尽量一次抹完，避免来加抹。如修补厚度超过 3cm 时，应分层抹，层与层之间应间隔 3 ~ 4h ，每层厚度不超过 2cm 。
4 ）修补砂浆养护 48h 后再涂混凝土防碳化剂。
结论
聚合物砂浆是一种质量可靠，价格低廉，施工方便，而且**环保性修补材料，可以提高混凝土的耐久性，延长建筑物的使用寿命，可以防止混凝土病害的继续扩大，对新建混凝土工程采取预防性措施。
聚合物砂浆具有粘结强度高，干缩变形小，抗压模量低，抗氯离子和硫酸盐离子侵蚀能力强的特点，而且可显著提高护筋阴锈能力，还具有一定的补偿收缩性能，采用聚合物砂浆进行修补加固处理时，应根据当地的气候条件，工程特点及施工进度合理施工。
