丙乳砂浆中聚合物膜弹性模量较小，它使水泥浆体内部的应力状态得到改善，可以承受变形而使水泥石应力减少，产生裂缝的可能性也减少，同时聚合物纤维越过微裂缝，起到桥架作用，缝间都有聚合物纤维相连，所形成的均质聚合物框架，作为填充物跨过已硬化的微裂缝，限制微裂缝的扩展，微裂缝常在聚合物膜较多处消失，显示聚合物的抗裂作用；另外，聚合物有减水作用，使砂浆的水灰比减小，聚合物膜填充了水泥浆体的孔隙，切断了孔隙与外界的通道，起到密封的作用。

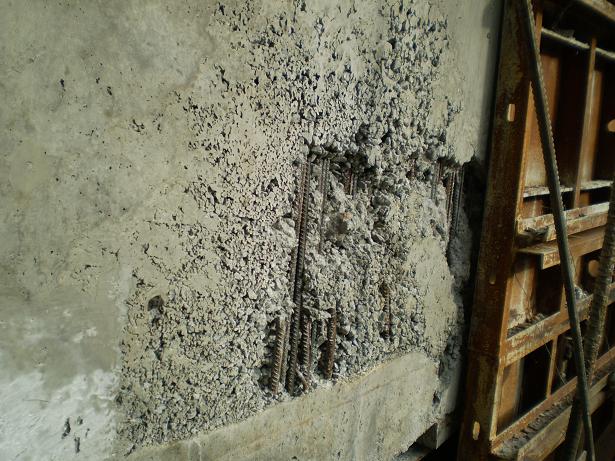

丙乳砂浆与普通砂浆相比，具有极限拉伸率提高1~3倍，抗拉强度提高1.35~1.5倍，抗拉弹模降低，收缩小，抗裂性显著提高，与混凝土面、老砂浆及钢板粘结强度提高4倍以上，2天吸水率降低10倍，抗渗性提高1.5倍，抗氯离子渗透能力提高8倍以上等优异性能，使用寿命基本相同，且具有基本**、施工方便、成本低，以及密封作用，能够达到防止老混凝土进一步碳化，延缓钢筋锈蚀速度，抵抗剥蚀破坏的目的。具体性能指标见下表。
丙乳砂浆与普通砂浆性能指标比较表
序号 | 性 能 | 普通砂浆 | 丙乳砂浆 | 试 验 方 法 |
1 | 抗压强度（MPa） | 50 | 44.2 | |
2 | 抗拉强度（MPa） | 5.5 | 7.6 | |
3 | 抗折强度（MPa） | 10.7 | 16.9 | |
4 | 极限引伸率（1╳10-6） | 228 | 558~900 | |
5 | 抗拉弹性模量（1╳104MPa） | 2.6 | 1.65 | |
6 | 收缩变形（（1╳10-6） | 1271 | 536 | |
7 | 与老砂浆粘结强度（MPa） | 1.4 | 8.0 | |
8 | 与钢板粘结强度（MPa） | 0 | 0.9~1.6 | |
9 | 渗水高度（mm） | 90 | 35 | 1.5MPa水压,恒压24h. |
10 | 磨耗百分率（%） | 5.38 | 3.97 | 双圆柱园盘耐磨机 |
11 | 快速碳化深度（mm） | 3.6 | 0.8 | 20%C02浓度碳化20天 |
12 | 盐水浸后氯离子渗透深度（mm） | >20 | 1.0 | |
13 | 碳化强度损失 | 13 | 14 | 碳弧灯全气候老化2160h |
14 | 2天吸水率（%） | 12 | 0.8 | |
15 | 抗冻性 | / | >300 | 快冻循环 |
备注:实验试件的灰砂比均为1:1，水灰比相同；丙乳砂浆的丙乳掺入量为水泥重量的30%。
