丙乳防水防腐材料配制的水泥砂浆具有良好的耐候性，耐久性，抗渗性，密实性和的粘接力以及的防水防腐效果。可耐纯碱生产介质，尿素，硝铵，海水 盐酸及酸碱性盐腐蚀。它与砂普通水泥和特种水泥配制成水泥砂浆，通过调和水泥砂浆浇铸或喷涂，手工涂抹的方法在混凝土及表面形成坚固的防水防腐砂浆层，属刚韧性防水防腐材料。与水泥，砂子混合可使灰浆改性，可用于建筑墙壁及地面的处理及地下工程防水层。
丙乳砂浆与普通砂浆对比
丙乳砂浆与普通砂浆相比，具有极限拉伸率提高1～3倍，抗拉强度提高1.35～1.5倍，抗拉弹模降低，收缩小，抗裂性显著提高，与混凝土面、老砂浆及钢板粘结强度提高4倍以上，2天吸水率降低10倍，抗渗性提高1.5倍，抗氯离子渗透能力提高8倍以性能，使用寿命基本相同，且具有基本、施工方便、成本低，以及密封作用，能够达到防止老混凝土进一步碳化，延缓钢筋锈蚀速度，抵抗剥蚀破坏的目的。
丙乳砂浆与普通砂浆性能指标比较表
序号 性 能 普通砂浆 丙乳砂浆 试 验 方 法
1 抗压强度（MPa） 50 44.2
2 抗拉强度（MPa） 5.5 7.6
3 抗折强度（MPa） 10.7 16.9
4 极限引伸率（1×10-6） 228 558～900
5 抗拉弹性模量（1×104MPa） 2.6 1.65
6 收缩变形（1×10-6） 1271 536
7 与老砂浆粘结强度（MPa） 1.4 8.0
8 与钢板粘结强度（MPa） 0 0.9～1.6
9 渗水高度（mm） 90 35 1.5MPa水压，恒压24h
10 磨耗百分率（%） 5.38 3.97 双圆柱园盘耐磨机
11 快速碳化深度（mm） 3.6 0.8 20%C02浓度碳化20天
12 盐水浸后氯离子渗透深度（mm） ﹥20 1.0
13 碳化强度损失 13 14 碳弧灯全气候老化2160h
14 2天吸水率（%） 12 0.8
15 抗冻性 / ﹥300 快冻循环
备注:实验试件的灰砂比均为1:1，水灰比相同；丙乳砂浆的丙乳掺入量为水泥重量的30%

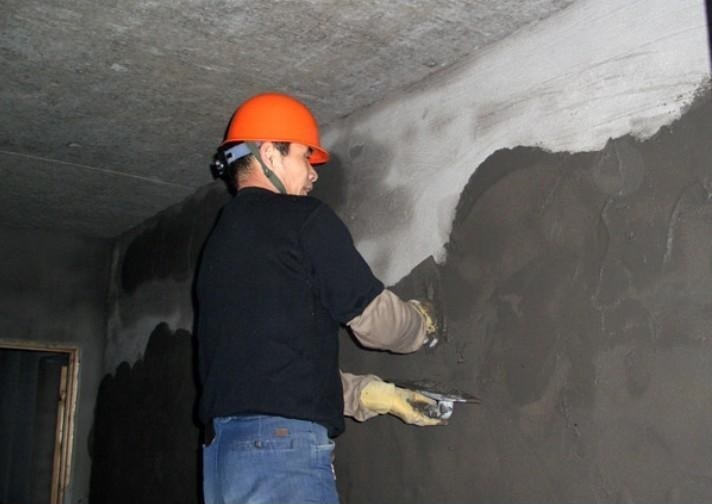

丙乳砂浆配合：灰砂比1：1～1：2；灰乳比1：0.15～1：0.3；水灰比40%左右。建议混凝土建筑物表面剥蚀、水质侵蚀、钢筋锈蚀修补采用下限配合比；有防渗要求的裂缝、冲磨、空蚀等修补采用上限配合比。施工前应根据现场水泥和砂子及施工和易性要求通过试拌确定水灰比，丙乳砂浆应尽量选用小水灰比。
所以管道内壁外壁都是有可能遭到腐蚀，一旦钢管被腐蚀穿孔就会造成油、气漏失。不但会污染环境严重的还会引发火灾给人们造成危害，所以防止钢管防腐蚀就是管道工程的重要工作，供水用内外防腐螺旋钢管的特点。耐腐蚀、不泄露、高韧性、具有优良的挠性、具有良好的抵抗刮痕能力、具有良好的快速裂纹传递抵抗能力，在一个就是防腐钢管的使用寿命。(3PP)外涂敷工程，管道管件外壁环氧煤沥青防腐缠绕玻璃布(1布3油，2布3油，3布5油，4布6油)防腐，聚乙烯弯，管热缩带防腐，3PE防腐钢管在施工上也是简便迅速，因此用途广泛，不但适用，于钢材防腐。是钢管与环氧煤沥青涂层为主要结构的管道设施，对各种，腐蚀都有良好的抵抗能力，2布3油防腐钢管3布4油防腐钢管由丙乳砂浆，煤焦沥青，填料，，增稠剂，溶剂，胺类固化剂等成，饮水钢管防腐管指的是钢管在不同的工作环境中工作钢管内温度与表面温度同时为减缓或防止在外介质的化学。环氧煤沥青是目前广泛用于埋地钢制管道外壁防腐涂装的涂料品种，丙乳砂浆检测指标|丙乳砂浆试验检测|丙乳砂浆是哪个检测标准
丙乳砂浆是丙烯酸脂共聚乳液水泥砂浆的简称，属于高分子聚合物乳液改性水泥砂浆。丙乳砂浆是一种新型混凝土建筑物的修补材料，具有的粘结、抗裂、防水、防氯离子渗透、耐磨、耐老化等性能，和树脂基修补材料相比具有成本低、耐老化、易操作、施工工艺简单及质量容易等优点。适用于水利、公路、工业及民用建筑等钢筋混凝土结构的防渗、防腐护面和修补工程。
