路面快速修补砂浆（修补料）专门针对混凝土路面的麻面、起砂、露骨、空鼓、起皮、脱壳、裂缝、露筋等病害进行及时修补，直接涂抹在病害部位即可，修补厚度1-5mm。如果是2cm以上的水泥混凝土快速修补，如桥梁伸缩缝、混凝土路面塌方、坑洞、蜂窝、需要用混凝土路面深层修补料，均可以快速修补，2小时可以通车。具体请联系在线客服或者直接电话联系。
一、材料简介
路面快速修补砂浆（修补料）专门针对混凝土路面的麻面、起砂、露骨、空鼓、起皮、脱壳、裂缝、露筋等病害进行及时修补，直接涂抹在病害部位即可，具有好的抗压和粘接强度，可实现薄层修补，在高速和高压的行车状态下不会出现破碎和脱落现象；凡是混凝土表面病害均适用于本材料。
二、产品特性
施工时*复杂的施工机械和技术要求，*长时间的封闭交通，施工后2-4小时可开放交通；*对病害部位开挖，可节省大量的施工费、材料费和养护时间，有效的延缓道路病害的扩散和蔓延，延长道路使用寿命；而且修补后与原水泥混凝土路面颜色接近，有较好的美观度。
1、粘接性能
利用材料本身的粘接能力和表面能原理，修补面与原混凝土反应成统一的整体，从而形成很高粘接强度，施工后7天后粘接强度可到1.6Mpa，可与各种病 害部位粘接，粘接能力基本不受厚度影响，可实现1mm薄层修补，在伸缩、碾压、推移等外力下而不脱落、不碎裂。
2、耐久性能
较快的早期性能体现和较高的早期强度，且后期不衰减，对很多病害部位可做到一次性治理；材料本身有很强的防水、耐腐蚀和抗紫外线能力，其抗老化能力是原水泥混凝土的5倍以上，性能衰减不会早于原混凝土，不会因老化而失去粘接能力和抗压强度。
3、抗压性能 混凝土薄层修补剂固化后有非常强的抗压和抗折能力，夏季施工后2h的抗压强度可达25Mpa，后期强度不断上升，强度可达90Mpa以上，对病害部位有很好的补强作用，修补厚度3mm即可达到非特殊荷载道路的抗压要求，在高速和高压的行车状态下不会出现破碎和脱落。
三、典型客户：
杭州萧山机场、南京机场、昌北机场、哈密机场、*水泥路面、工厂园区路面、乡村道路。用于跑道抢修、路面抢修。2小时就可以通车，不影响正常交通。得到客户的一致认可！
路面快速修补砂浆（修补料）施工步骤
1、凿除破损空鼓的路面。
避免后期空鼓开裂
2、地面碎石粉尘和不牢固松动部分。
避免后期空鼓起皮
3、铣刨起砂、光滑、油污路面，提高旧路面与修补材料的结合力。
避免后期空鼓起皮
4、用高压清洗机具清洗路面，露出干净的硬质表面。
避免后期空鼓起皮
5、提前 1 小时润湿路面， 不渗水无气泡冒出为止。
减少贯通气孔
6、摊铺修补砂浆前，路面不能有明水。
避免泌水浮浆，后期起砂。
7、修补砂浆与水的重量比例为 1：0.19，搅拌时先加水后加修补砂

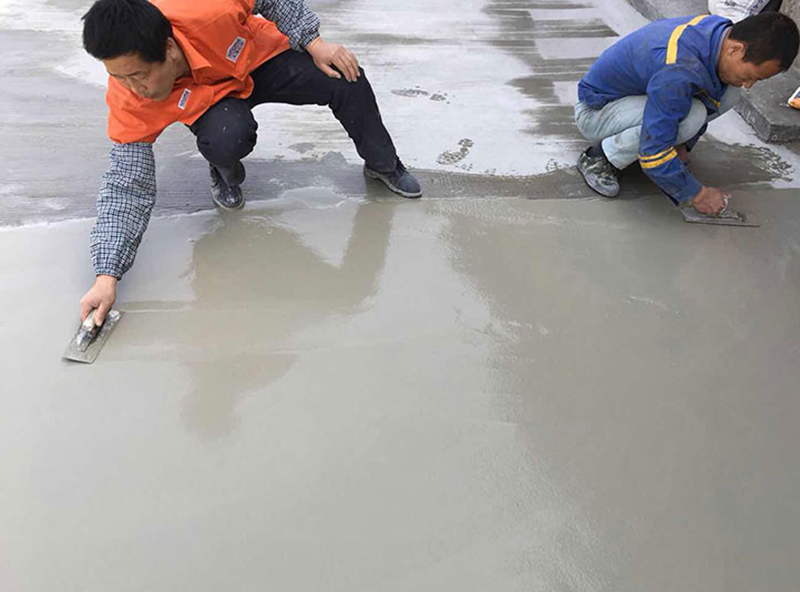

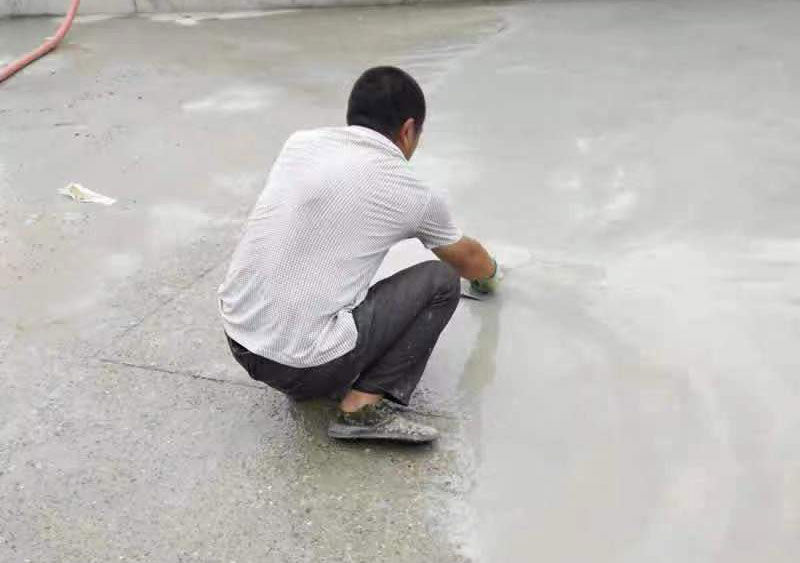

浆，为便于称量和搅拌均匀，一次搅拌量不宜过多，建议 15 公斤修补砂浆加 2.9 公斤水。搅拌时间 2 分钟左右。均匀摊铺到路面上,厚度 5 毫米，用镘刀找平。
搅拌均匀 。
8、2-3 个小时可以走人，6 个小时可以通车，进行养护。
9、为提高路面使用寿命，连续养护 3 天，每天浇水 2 次。
